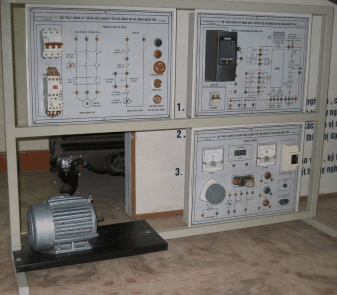

Thông số kỹ thuật:

-    Bàn thực hành khung thép hộp, kích thước (D x R): (40 x 40) mm, sơn tĩnh điện, bàn thiết kế theo kiểu lắp ghép thuận tiện cho việc vận chuyển và lắp ráp. Bàn có cơ cấu chỉnh độ cao cho phép chỉnh cân bằng cho bàn.

-    Kích thước (D x R x C): (1200 x 700 x 700) mm.

-    Khung panel lắp ráp thiết bị thí nghiệm: khung thép sơn tĩnh điện.

-    Kích thước (D x R x C): (1.250 x 650 x 200) mm.

-    Mặt panel gắn thiết bị làm bằng nhựa Acrilic chuyên dụng cho thiết bị thí nghiệm, đảm bảo an toàn cách điện, độ bền và thẩm mỹ.

-    Panel được gia công trên máy CNC đảm bảo độ chính xác tuyệt đối.

Khả năng thực hiện các bài thực hành

-    Mạch chỉnh lưu có điều khiển.

-    Đảo chiều quay động cơ 01 chiều dùng bộ chỉnh lưu điện tử.

-    Điều chỉnh tốc độ động cơ điện 1 chiều dùng bộ chỉnh lưu có điều khiển.

-    Phân tích mạch phát xung chỉnh lưu điều khiển.

-    Mạch biến đổi DC - DC.

-    Điều khiển động cơ 1 chiều dùng mạch biến đổi DC/ DC.

-    Đảo chiều  quay động cơ dùng mạch biến đổi DC/ DC.

-    Điều chỉnh tốc độ động cơ điện 1 chiều dùng bộ biến đổi DC/ DC.

-    Mạch điều chỉnh điện áp xoay chiều điều khiển động cơ vạn năng.

-    Nguyên lý mạch điều chỉnh điện áp xoay chiều.

-    Điều chỉnh tốc độ động cơ điện vạn năng dùng mạch điều chỉnh điện áp xoay chiều.

-    Nguyên tắc điều khiển động cơ KĐB bằng biến tần.

-    Cấu tạo biến tần.

-    Cài đặt thông số cho biến tần.

-    Khởi động động cơ dùng biến tần.

-    Đảo chiều quay động cơ dùng biến tần.

-    Điều chỉnh tốc độ quay động cơ dùng biến tần.

-    Hãm động cơ dùng biến tần.
