Thông số kỹ thuật:

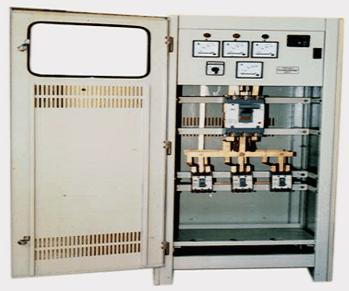

-    Tủ làm bằng kim loại, kích thước (D x R x C): (1.400 x 800 x 400) mm, tôn dày 1,5 mm.

-    Tủ dùng để phân phối điện cho các trạm hạ áp, phân phối điện cho các cơ sở sản xuất nhỏ hoặc phân phối điện cho các cụm dân cư.

-    Bên trong tủ bố trí các thiết bị đóng cắt và bảo vệ, các thiết bị đo lường, hệ thống thanh cái dẫn điện.

-    Các thiết bị được lắp đặt theo chuẩn công nghiệp.

Các thiết bị chính:

-    03 đồng hồ Ampe: 50/ 05 A.

-    01 đồng hồ Volt: 500 V.

-    03 biến dòng: 50/ 5 A.

-    01 chuyển mạch volt.

-    01 Aptomat HiBS: 203 - 225 A.

-    03 Aptomat nhánh HiBS: 103 - 75 A.

-    03 đèn báo pha: f22 - 220 V.

-    Bộ sứ cách điện.

-    Bộ thanh cái chính: đồng bọc cách điện 03 màu.

-    Bộ thanh cái nhánh: đồng bọc cách điện 03 màu.

-    Cáp động lực: 3 x 4 + 1 x 2,5, bọc PVC.

-    Thanh cái tiếp mát + trung tính.

-    Đồng hồ đo tần số: 220 V - 50 Hz.

-    Đồng hồ đo công suất cosphi: 380 V.

-    Công tơ 03 pha 3/ 5 A Emic.

Phụ kiện:

-    Bộ dây cắm thực hành phi 4.

-    Tài liệu hướng dẫn thực hành.

Khả năng thực hiện các bài thực hành:

-    Tìm hiểu cấu tạo tủ phân phối điện.

-    Phân tích nguyên lý của tủ phân phối.

-    Lắp đặt hệ thống thanh cái.

-    Lắp đặt aptomat.

-    Lắp đặt các đồng hồ đo điện.

-    Lắp đặt công tơ điện.

-    Lắp đặt TI.
