Thông số kỹ thuật:

Bàn thực hành khung thép hộp, kích thước (D x R): (40 x 40) mm, sơn tĩnh điện, bàn thiết kế theo kiểu lắp ghép thuận tiện cho việc vận chuyển và lắp ráp. Bàn có cơ cấu chỉnh độ cao cho phép chỉnh cân bằng cho bàn.

Kích thước (D x R x C): (1.200 x 700 x 700) mm.

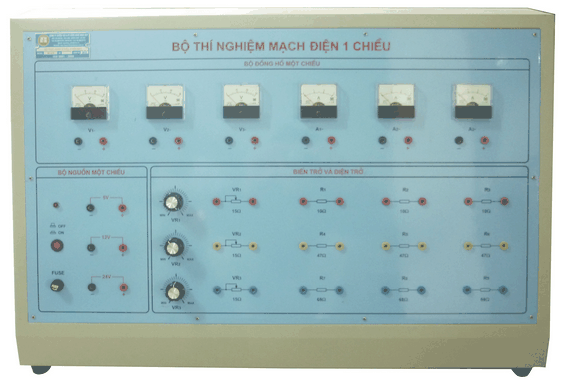

Khung panel lắp ráp thiết bị thí nghiệm: khung thép sơn tĩnh điện.

Kích thước (D x R x C): (1250 x 650 x 200) mm

Mặt panel gắn thiết bị làm bằng nhựa Acrilic chuyên dụng cho thiết bị thí nghiệm, đảm bảo an toàn cách điện, độ bền và thẩm mỹ

Panel được gia công trên máy CNC đảm bảo độ chính xác tuyệt đối.

Hình vẽ và chữ chỉ dẫn trên panel được khắc chìm bằng công nghệ khắc laser CNC.

Mặt bàn bằng đá Granit, kích thước (D x R x C): (1.250 x 500 x 20) mm.

Ghế ngồi của học viên: hai ghế đôn inox đi kèm.

Các thiết bị thực hành được nối ra ngoài qua chân cắm 04 mm chuẩn CE.

Nguồn điện sử dụng: 220 Vac.

Cấp cách điện: B.

Cấp bảo vệ: IP54.

Các thiết bị chính:

Nguồn Ac - 220 V.

Aptomat 01 pha 02 cực 20 A.

Đèn báo nguồn: f16 - 220 V.

Nguồn điện: 01 chiều 30 V - 8 A.

Công tắc nguồn: 01 chiều.

Cầu chì bảo vệ nguồn: 01 chiều.

Đèn báo nguồn 01 chiều: f16 - 24 V.

03 đồng hồ đo điện áp 01 chiều: 0 - 30 V.

03 đồng hồ đo dòng điện 01 chiều: 0 - 10 A.

01 đồng hồ đo dòng điện 01 chiều: 0 - 1 A.

02 biến trở: 30 W.

01 điện trở sun.

02 điện trở: 35W

02 tụ điện: 50V

03 công tắc: 10A

Phụ kiện:

Bộ dây cắm thực hành phi 4.

Tài liệu hướng dẫn thực hành.

Khả năng thực hiện các bài thực hành:

-    Đo điện áp 01 chiều.

-    Đo dòng điện 01 chiều trực tiếp.

-    Đo dòng điện 01 chiều gián tiếp.

-    Đo điện trở.

-    Đo công suất 01 chiều.

-    Định luật ôm mạch thuần trở.

-    Mạch phân áp dùng điện trở.

-    Mạch phân áp dùng biến trở.

-    Mạch nối tiếp.

-    Mạch song song.

-    Mạch hỗn hợp.

-    Định luật kiếchốp 1.

-    Định luật kiếchốp 2.

-    Mạch phóng nạp tụ điện.
